Как сделать пресс для выжимки винограда

Пошаговая инструкция для изготовления своими руками

Перед тем как делать пресс для вина своими руками, принимается решение, из какого материала он будет сделан. И его принцип работы. Мы будем рассматривать винтовой механизм, так как рычажный аппарат в домашних условиях сделать не получится. Чтобы сделать такую конструкцию, не надо получать специальные навыки и знания.

Важно использовать экологически чистые материалы. Они не должны впитывать выдавливаемый сок

Некоторые мастера используют для этих целей подручные средства, к примеру, барабан стиральной машинки, автомобильный домкрат, старую деревянную бочку или пивную кегу. Конечно, можно специально купить и новые материалы.

Что потребуется

Существует несколько базовых вариантов пресса. Разберём один из них. Для него потребуется:

1. Ёмкость. Изготавливается из деревянных дощечек. Потребуется 20 штук, высотой 320-350 мм, шириной 45-55 мм, толщиной от 15 мм.
2. Металлические пластины для изготовления стягивающего обруча и крепления. Толщина металла от 0,5 мм до 1 мм будет достаточной.
3. Винт.
4. Домкратный механизм.
5. Прессующая плоскость. Поршень может быть изготовлен из дерева или пластика.
6. Поддон для сбора сока. Можно взять обычный пластиковый таз.
7. Крепёжные элементы. Болты, уголки, саморезы.

Потребуется минимальный набор инструментов.

При сборке надо иметь набор слесарных инструментов:

• отвёртки, шуруповёрт;
• молоток;
• ножовка по металлу и по дереву;
• плоскогубцы;
• набор накидных или рожковых ключей;
• рулетка.

Пошаговая инструкция

Конструкция останется без изменений, но некоторые её элементы могут иметь разный вид или особенности. При этом инструкция по сборке почти не изменится.

Для начала – описание сборки классического варианта. После разберём отличия других.

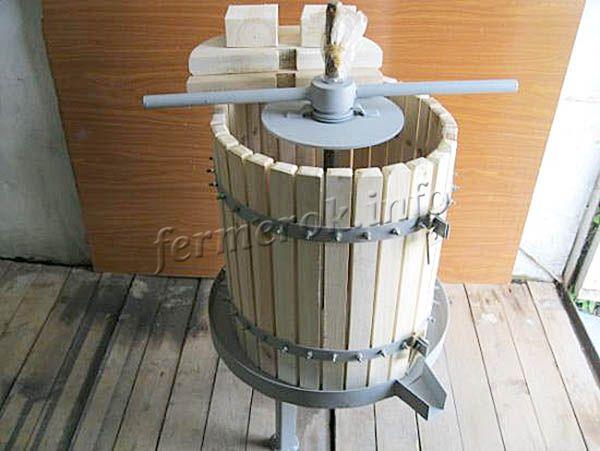

Из дерева пресс собирается следующим образом.

1. Дощечки раскладываются в ряд. Полоски металла накладываются на них сверху и снизу. При помощи саморезов скрепляется металл с дощечкой, и надо оставить между дощечками расстояние 10-12 мм. Прикрепив, таким образом, все дощечки, конструкция сворачивается, а концы полос нержавейки скрепляются болтами. Получается корзина.
2. Замеряем её внутренний диаметр. И по этому размеру делаем поршень (пуансон). Его можно сделать деревянным, выпилив круг нужного диаметра. Обязательно надо оставить зазор между краями поршня и корзиной. Диаметр круга будет меньше внутреннего диаметра корзины от 1 до 2 см.
3. Давление на поршень будет идти с помощью винта и рукоятки.
4. Из металлических пластин или деревянных брусков собирается корпус (рама) по реальным размерам конструкции. Крепим все части с помощью болтового соединения или сварки. В нижнюю его часть ставится поддон, на него устанавливается корзина и в неё укладывается ягода. На ягоду кладётся поршень. В поддоне делается отверстие, и в него крепится трубка для отвода сока.
5. Винт с рукоятью закрепляется в корпусе пресса, нижним концом упирается в поршень. Теперь установка в сборе.

Автомобильный домкрат

Вместо винта с рукояткой можно использовать автомобильный домкрат. Устанавливается в верхней части агрегата, ставится на поршень, а верхняя его часть упирается в раму. В остальном всё без изменений.

Простая схема пресса.

Из нержавейки

Иногда делают корзину из нержавейки. В этом случае берётся готовая ёмкость или приспосабливается барабан от стиральной машинки. Процесс изготовления корзины будет сложнее, и потребуется специальное оборудование.

Баки разрезают, из листов нержавейки делается два цилиндра. Швы свариваются. Получаем 2 цилиндра с разными диаметрами – 23 и 29 см диаметром. В стенках ёмкости с диаметром 23 см сверлятся отверстия в шахматном порядке для лучшего сбора сока, она будет использоваться в качестве корзины. Вторая ёмкость служит для сбора сока.

Есть два варианта. Дно цилиндра можно заварить и вывести трубку. Или конструкцию также можно ставить в тазик. Либо сделать специальный поддон. В таком поддоне можно с одной стороны отогнуть борт и сделать слив.

Как пуансон, можно использовать фланец диаметром 21 см.

Из пивной кеги

Этот вариант отличается немногим. У кеги срезается верхняя часть, а из дна выводится трубка. Кегу надо будет обработать так, чтобы не осталось острых краёв и заусениц.

Как сделать основные детали прессов

Изначально нужно подготовить металлическое основание, затем формировать верхнюю половину рамы, располагаемую горизонтальным образом. Для нее подбирают очень прочный материал с толстыми стенками, что позволит исключить деформацию составляющих при нагрузке. Исключить коррозию можно, обработав поверхность рамы краской. Затем на основание укладывают фанеру, сверху устанавливают бачок с поддоном. Фанеру покрывают лаком.

Поддон

Если пресс изготавливается самостоятельно, важно правильно изготовить поддон. Здесь иногда используют большой горшок, где возле бортика вырезают круглое отверстие и закрепляют трубочку. Посредством этой трубочки сок будет стекать из поддона в приемник

Работая с конструкцией, нужно соблюдать аккуратность. Поддон может поломаться, если зацепить трубку, поддон, или уронить что-либо на него нечаянно. По неаккуратности можно вырвать трубку. По этой причине поддон предпочтительнее выбирать из стали-нержавейки, а к отверстию приварить металлическую трубку

Посредством этой трубочки сок будет стекать из поддона в приемник. Работая с конструкцией, нужно соблюдать аккуратность. Поддон может поломаться, если зацепить трубку, поддон, или уронить что-либо на него нечаянно. По неаккуратности можно вырвать трубку. По этой причине поддон предпочтительнее выбирать из стали-нержавейки, а к отверстию приварить металлическую трубку.

Поддон можно сделать из большой тарелки или из подставки под цветочный горшок

Фильтры

Фильтрами служат мешочки, в которые складывают мезгу. Лоскуты ткани, которые нужны для изготовления мешочков с плодами, должны быть прочными. Для этого подходят: бязь, хлопок или мешковина. Некоторые используют льняное полотно. Плотность ткани не должна уменьшать ее фильтрационные качества, но и не должна быть ворсистой.

Для фильтрации сока стоит использовать прочную ткань с мелкой сеткой, например, лавсан или полиэстер.

Дренажная решетка

Решетку для дренажной функции в виде корзины можно смастерить из дубовых, березовых или буковых дощечек. Выбирают такие, толщина которых равна 20 мм и более. Для этого берут несколько одинаковых дощечек, две стальные полосы, саморезы, имеющие специальное покрытие. Дощечки прикручивают к полосам, загибают полосы по кругу, закрепляют болтами. Корзина готова. Расстояние между планками около 10 мм. Не стоит брать пластинки из ДСП, такой материал будет выделять в сок смолы, опилки и прочие вредные вещества.

Для пошива мешочков используют любую прочную ткань, которая не порвется при давлении сырья. Кроме того, ткань должна обладать фильтрующими свойствами.

Измельчитель

Эта деталь является обязательной частью прессов, поскольку их модели работают в комплексе с такой составляющей любой отжимающей конструкции. Наиболее простым среди подобных измельчающих механизмов считается барабан-терка из стали, который помещают в самодельный кожух с отверстием для загрузки мезги. При повороте ручки измельчитель приводят в движение, превращают плоды в мезгу.

Делают его из листа влагостойкой фанеры, листа антикоррозийной стали или деревянных дощечек. Полученный бункер монтируют на круговой вал. Ко дну бункера крепят два брусочка для устойчивости. Внизу полученной емкости врезают валик из деревянного материала, на которые накручены саморезы по спирали. Ось вращения элемента выводят наружу, вставляют дрель в него. Он будет играть роль измельчительного барабана. Для этого можно воспользоваться обычной скалкой, которая есть на каждой кухне.

Изготавливая модель приспособления для получения сока, следует обратить внимание на ее устойчивость. Чтобы справиться с этой проблемой внизу рамы приваривают три куска трубы с квадратным сечением. Они будут вместо ножек придавать агрегату устойчивость

В верхней части импровизированных ножек укладывают подставку, сделанную из досок или деревянной плиты, где размещают поддон

Они будут вместо ножек придавать агрегату устойчивость. В верхней части импровизированных ножек укладывают подставку, сделанную из досок или деревянной плиты, где размещают поддон.

Самостоятельно сделать пресс для качественного отжима для получения любого сока можно, не затрачивая на это больших денежных средств или специальных умений, навыков или знаний. Использования сложного оборудования тоже не требуется.

Силовой элемент конструкцииПоршень

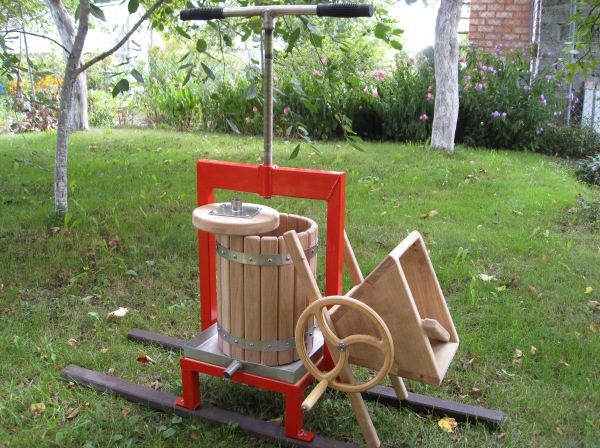

Простой пресс для винограда своими руками

Винтовой пресс для переработки винограда включает:

• основание, так называемую раму;
• корзину;
• нажимное устройство, так называемый домкрат или винт;
• прессующий поршень.

Материалы и инструменты для изготовления пресса:

• болгарка;
• сварочный аппарат;
• бак на 50 литров;
• дрель;
• кран;
• металлический швеллер с размерами 10-12 мм – 150 мм;
• домкрат;
• металлический уголок, имеющий размер 40-50 мм – 3200 мм;
• дубовые рейки 40х25х400 мм в количестве 50 штук;
• отрезок ткани около одного метра;
• леска 2 мм около 3 м.

Рассмотрим процесс изготовления пресса для яблок своими руками.

Основание является одним из важных элементов устройства, которое должно обладать прочностными свойствами и быть крепкой конструкцией, поскольку в процессе эксплуатации вся основная нагрузка ложится на раму:

• Для боковых частей пресса применяем металлические уголки высотой 85 мм.
• Верхнюю и нижнюю части основания изготавливаем из металлического швеллера, который имеет длину около 70 см.

Для прочности можно использовать дополнительное усиление конструкции, приварив между уголками и швеллером косынки, сварив при этом между собой все места стыка.

Бак для пресса:

• Для данной конструкции применяем варочный бак, изготовленный из нержавеющей стали, объемом до 50 литров.
• Просверливаем отверстие в нижней части емкости и устанавливаем нержавеющий кран.

• В емкость котла вставляем решетку из дубовых реек.
• Для заготовок используем дубовую или паркетную доску, высота которой соответствует высоте кастрюли.
• В торцах реек по краям просверливаем отверстия с размером 2-3 мм, через которые протягиваем нержавеющую проволоку или леску.
• Соединив между собой все дощечки получаем конструкцию, напоминающую корзину.

Конструкцию можно изготовить и без кастрюли:

• Для этого досками из оцинкованной стали соединяем доски и устанавливаем корзинку на поддон, который служит для стекания отжатой жидкости.
• Также в качестве поддона в прессе для сока своими руками можно использовать поддон из пластика для большого цветочного горшка или кухонную мойку, изготовленную из нержавеющей стали.
• Есть вариант конструкции, в котором пресс для винограда изготавливается, как рамка, в котором отсутствует корзина. Между дренажными решетками в несколько слоев ткани выкладывается жмых от использованных фруктов и давится до образования сока.

1. При помощи циркуля вычерчиваем круг нужного диаметра и вырезаем электрическим лобзиком оставшиеся дубовые доски, сложенные крест накрест.
2. Скручиваем рейки нержавеющими саморезами или связываем между собой нержавеющей медной проволокой.

Силовой механизм

В прессе для переработки яблок в качестве нажимного механизма применяется винт или домкрат.

У каждого автолюбителя присутствует в хозяйстве домкрат, а вот винт для пресса найти не так то и легко. Необходимо напилить дощечки под домкрат, которые будут использоваться во время процедуры отжима сока.

Фильтрующая ткань

Чтобы провести фильтрование сока из фруктов яблок, необходимо воспользоваться прочной тканью, способной пропускать влагу. Самым простым вариантом является применение капронового мешка из-под сахара.

Важно! Для процесса фильтрации также можно воспользоваться такими прочными материалами, способными выдерживать большие нагрузки и не рваться под давлением:

• лавсан;
• капрон;
• полиэстер;
• пропилен;
• плотный лен;
• прочный хлопчатобумажный материал.

Применение самодельного пресса

Ручной пресс для переработки фруктов своими руками готов к эксплуатации, теперь рассмотрим, как происходит процесс выдавливания сока из подготовленных фруктов:

Корзину вставляем в бак, внутрь помещаем соответствующий материал для фильтрации.

• Устанавливаем домкрат.
• Подставляем приемную емкость.
• Открываем кран.
• Начинаем не спеша давить.

Если использовать одно ведро жмыха яблок от соковыжималки, то в результате получится около 3-4 литров чистого сока, в случае применения дробленной массы, получается немного больший выход готового продукта.

Типы конструкций: схемы и чертежи

Главное в прессе – прочная основа и рабочий механизм.

Принцип работы аппарата:

• послойно через дренажные решетки укладывается подготовленное сырье для отжима (измельченные яблоки) в тканевых мешках;
• при помощи механизма сверху опускается гнет и давит сок.

Хороший пресс выжимает 65-70% сока, оставляя почти сухой жмых. Сделать такой своими руками вполне реально.

Конструкции самодельного пресса различаются по принципу действия основного механизма:

1. Винтовой.
2. На основе домкрата: механический и гидравлический.
3. Комбинированный.

В основной массе конструкций давление оказывается сверху, но в комбинированном варианте сжатие идет по двум направлениям: при помощи винтового механизма сверху и гидравлического домкрата снизу.

Пресс для отжима сока состоит из следующих частей:

• устойчивая станина;
• четырехугольный или цилиндрический корпус, внутри которого складываются мешки с шинкованными яблоками;
• деревянные решетки, которыми перекладываются мешки, чтобы не расползались;
• поршень-гнет, непосредственно оказывающий давление на жмых;
• подпятник для домкрата;
• рабочий механизм: винт с рукояткой, механический или гидравлический домкрат;
• чаша-поддон.

Основной корпус может быть:

одинарным перфорированным: сок через отверстия будет стекать по стенкам и через днище в поддон;

Винтовой пресс для яблок с одинарным перфорированным корпусом

• двойным: на перфорированный металлический цилиндр одевается сплошной кожух немного больше диаметром;
• в виде сплошного металлического корпуса с одним сливным отверстием снизу;
• собранный из деревянных реек, соединенных обручами, − бочка. Стенки при этом выполняют функции дренажной решетки.

Винтовой пресс для яблок с корпусом из деревянных реекКорпуса вообще может не быть – просто пирамида из деревянных рамок-решеток в подносе с устьем внизу, под которую подставляется емкость для сока.

Гидравлический рамочный пресс

Данная конструкция просто и быстро монтируется. Для нижней плиты можно взять кусок столешницы, например.

Деревянная соковыжималка

Более бюджетным вариантом устройства для отжима винограда, которое можно изготовить своими руками, является деревянный пресс. Чтобы использовать такое устройство без наружной емкости из металла, его необходимо оснастить поддоном с высокими бортиками, которые будут препятствовать разбрызгиванию отжимаемого сока по сторонам. Металлическими элементами самодельного пресса в таком случае будут являться только винт с гайкой и дренажные решетки, которыми перекладываются слои тканевых мешочков с растительным сырьем.

Для изготовления корзины деревянного пресса для отжима сока из винограда объемом 20 литров необходимо подготовить 20 дощечек размером 320х50х15 мм и, уложив их в ряд, скрепить между собой при помощи саморезов и двух полосок из нержавеющей стали толщиной 0,5–1 мм. Соединяя дощечки, из которых будут сформированы стенки корзины пресса, необходимо выдерживать между ними расстояние, равное 10–12 мм. После того как все дощечки будут соединены с металлическими полосами, полученную конструкцию сворачивают в цилиндр, а концы полос из нержавейки скрепляют между собой при помощи болтового соединения. В результате должна получится решетчатая деревянная корзина диаметром 29 см, высота которой составляет 32 см.

Соединение дощечек – вид изнутри

Соединение дощечек – вид снаружи

Пресс для вина и сока из винограда, изготовленный из дерева, можно не оснащать металлическим упорным фланцем. Роль пуансона в таком случае может выполнять деревянный круг диаметром 27 мм, давление на который также оказывается при помощи винта с рукояткой или автомобильного домкрата, установленного в верхней части рамы пресса для винограда.

Готовая корзина для пресса

Между винтом и кругом подкладываются планки

Самодельная соковыжималка для винограда и других видов растительного сырья обойдется еще дешевле, если специально не изготавливать для нее поддон из нержавеющей стали. Функции поддона может выполнять обычный пластиковый тазик, в нижней части которого необходимо просверлить отверстие. В отверстие вставляют трубку, по которой будет сливаться отжатый сок.

В том случае, если для отжима сока на самодельном прессе используется предварительно измельченное сырье, его необходимо укладывать в мешочки, изготовленные из плотной ткани. Использование таких мешочков, которые укладываются в корзине пресса слоями (не более трех), перекладываемыми дощечками или дренажными металлическими кругами с отверстиями, позволяет получать сок достаточно высокой степени очистки.

Большой урожай винограда не получится долго хранить в гроздьях, поэтому возникает потребность в его быстрой переработке. Простой по конструкции пресс для винограда облегчает этот процесс. Прибор можно приобрести готовым или сделать самостоятельно. Второй вариант предпочтительней, учитывая, что готовые агрегаты стоят недешево.

Читать также: Почему у каланхоэ сворачиваются листья

Пресс из барабана стиральной машины

Конструкция не требует мотора, электричества и сложных деталей. Суть в том, что центрифуга представляет собой сито из нержавейки — инертного металла, идеально подходящего для работы с винными кислотами.

1. Достать центрифугу из бачка, очистить и обработать от известкового налета. Срезать внутренний край.
2. Из металлического уголка сварить раму и подставку для пресса. В раме просверлить отверстие под винт. Вварить гайку для прокручивания винта.
3. Сделать поддон для стекания сока из листа металла или найти готовый вариант.
4. Вырезать из металла круг по диаметру бака, приварить к винту.

Прокручивая винт, пресс опускается и давит на ягоды, жидкость выходит через дырочки бака, собирается в поддоне и выливается в подходящую емкость. Это позволяет самому давить сок без усилий и в больших объемах.

Как сделать самостоятельно

Сделать аппарат в домашних условиях несложно. Схемы и чертежи для изготовления виноградного пресса своими руками есть в свободном доступе в интернете или в специализированных изданиях.

Материалы и инструменты

Чтобы изготовить домашний самодельный пресс для винограда с деревянной корзиной понадобятся следующие инструменты и материалы:

• инструмент для работы с металлом и деревом;
• винтовая пара (винт и ходовая гайка);
• металлические профили 40х40 мм или уголки;
• круг из дюралюминия или нержавеющей стали;
• плотная стальная пластина;
• деревянные бруски округлой формы;
• брусья из дуба, бука или липы;
• металлическая лента;
• крепежные материалы, саморезы из нержавеющей стали.

Все узлы, которые контактируют с виноградом, мезгой и соком, должны быть выполнены из экологически чистых материалов.

Пошаговая инструкция

Для самостоятельного создания прессовой соковыжималки нужен опыт работы с деревом и металлом. Инструкция как изготовить пресс для винограда своими руками:

1. Сделать винтовую пару. Если нет навыков токарной работы, то для изготовления винтовой пары нужно обратиться в токарную мастерскую.
2. Изготовить прессующий поршень. Деревянный прессующий элемент – пластина, делается с учетом параметров корзины. Деталь выполняется из выпиленных по окружности деревянных брусьев, скрепленных между собой саморезами. Чтобы избежать раскола поршня, в предполагаемом месте контакта с винтом крепится толстая пластина из металла.
3. Подготовить корзину. Корзина пресса имеет форму цилиндра. Чтобы ее сделать, деревянные бруски соединяются в верхней и нижней части на равных расстояниях друг от друга с помощью металлической ленты и нержавеющих саморезов. Получается полотно прямоугольной формы. Чтобы обеспечить совместимость параметров будущей корзины и поршня, полотно оборачивают вокруг поршня, фиксируя необходимый диаметр. Края полотна необходимо соединить в цилиндрическую поверхность, прикрутив крайние бруски саморезами к металлической ленте.
4. Сделать поддон. Поддон самодельного пресса для винограда делается из листа дюралюминия или нержавеющей стали в форме круга с загнутыми краями, диаметром большим, чем диаметр корзины.
5. Изготовить раму. Заготовка представляет собой П-образную конструкцию, которая нижней частью соединяется с крестовидной основой. Она выполняется из металлического профиля 40х40 мм и уголков. Рама может быть разборная (детали скрепляются болтами) или цельносварная. Ее габариты должны соответствовать размерам корзины. В верхней части рамы на болты или с помощью сварки фиксируется ходовая гайка. На крестовидном основании прикрепляется жесткая пластина круглой формы из металла, служащая площадкой для поддона.
6. Собрать пресс. Все подготовленные конструктивные элементы собираются согласно чертежу. Поршневая пластина крепится к винту. На основание рамы ставится поддон, на него – корзина. После того как создать пресс для винограда своими руками получилось, можно приступать к переработке урожая.

Виноделие может стать хобби, которое приносит финансовый доход. Для этого нужно обеспечить правильный уход за виноградниками, эффективную переработку урожая с использованием специализированного оборудования.

Пресс – это необходимый в виноградарском хозяйстве аппарат, позволяющий упростить получение качественного сока или сырья для виноделия. Благодаря этому агрегату появляется возможность производить вина не только для личных потребностей, но в полупромышленных масштабах.

ЧертежЭлементы прессаИзготавливаем корзинуВыпиливаем вкладыши нужного размераДелаем каркасПод него обязательно подкладываем дощечкиГотово

Особенности конструкции

Рассмотрим основные характеристики, присущие домашнему прессу.

• Данное устройство нужно для того, чтобы вы могли получить виноградный сок высокого качества. Насколько хорошим будет сок или вино, зависит от того, как будет проходить брожение.
• Основной функцией пресса считается отделение сока от мякоти, косточек и кожуры винограда.
• Впоследствии этот сок отжимается. Значимой особенностью считается то, что сок отделяется от мезги практически без повреждения косточек или кистей.
• Данная конструкция для отделения сусла от мезги представляет собой несколько шестеренок, валиков с волнистой поверхностью, и две пустых емкости. Виноград давится в первой ёмкости, а получившийся сок поступает во вторую емкость.
• На шестеренках закрепляются валики. В конструкции есть специальная ручка, с помощью которой осуществляется поворот пресса, в результате чего эти два элемента начинают крутиться навстречу друг другу.

• В устройство пресса встроена специальная система, благодаря которой можно контролировать промежуток между шестеренкой и валиком. Благодаря такому механизму вы легко сможете выдавливать сок из любых других фруктов и овощей с помощью данного устройства.
• Наименьшее расстояние зазора – 0,3 см, а наибольшее – 0,8 см.
• Данная конструкция считается нажимным устройством, независимо от своего подвида: гидравлический, ручной или винтовой пресс. В дополнение к такому приспособлению крепится плита и корзина. Именно в данном месте виноградный сок отделяется от кожуры.
• Между двумя дисками установлена дренажная система, через которую сливается полученный сок.
• Под прессом расположен специальный стержень со сплошной винтовой поверхностью. С помощью него отсеиваются ненужные продукты после слива сока.
• Конечным результатом процесса прохождения винограда через пресс является чистый сок, слитый в пустую емкость.

Любое приспособление, предназначенное для пресса винограда, яблок или других фруктов, включает в себя 4 этапа отжима:

• сначала отделяют виноградный сок от мякоти под уклоном с помощью силы собственной тяжести;
• получение сока первого давления;
• получение сока второго давления;
• получение сока третьего давления.

Классификация

Пресс для винограда должен быть изготовлен из экологически чистых материалов. В связи с этим для производства агрегатов используют только дерево и сталь. Кроме того, приспособления для прессового отжима сока классифицируются по способу работы, конструкции, производительности.

По способу работы

В зависимости от типа питания и способа работы, используют следующие виды оборудования:

• механический и ручной пресс для винограда – подходит для использования в частных хозяйствах, можно сделать своими руками, но для отжима требуются физические усилия;
• электрический агрегат – может быть шнековым, пневматическим или гидравлическим, характеризуется высокой производительностью, низкими затратами физического труда, но дорого стоит (около 30 тысяч рублей);
• универсальный пресс – особенность в том, что им можно перерабатывать любые овощи, ягоды и фрукты, такое устройство работает от электросети.

ЭлектрическийУниверсальныйРучной

По материалу

Оборудование для отжима винограда изготавливается из дерева или металла:

1. Пресс с деревянной бочкой или корзиной. Если есть возможность сделать пресс для виноделия своими руками, то в качестве материала для корзины следует использовать липу, бук или дуб. Эти сорта древесины прочные, быстро сушатся, при сушке не трескаются и не коробятся.
2. Металлический агрегат. Элементы конструкции изготавливаются из нержавеющей стали, что повышает стоимость. Такой пресс долговечный, гигиеничный, легкий в очистке и уходе. Контакт винограда с рабочими элементами пресса не добавляет соку посторонних запахов.

Из металлаИз дерева

По объему и мощности

Производительность пресса определяется его типом, мощностью электродвигателя и объемом обрабатываемого сырья.

1. Высокопроизводительные агрегаты – электрические шнековые прессы непрерывного действия. Они могут отжимать до 5 тонн винограда в час, их габариты: длина – 2,2 м, ширина – 1 м, высота – 1,5 м. Мощность двигателя 2,2 кВт. Такое оборудование уместно на промышленных предприятиях или виноградарских хозяйствах с большими объемами перерабатываемого материала.
2. Гидравлические и пневматические прессы – это агрегаты периодического действия. Производительность достигает до 40 л сока от одной закладки. Их применяют, если планируется делать вино регулярно или организовать крафтовое производство.
3. Для небольших объемов в домашнем хозяйстве целесообразно использовать винтовой, собранный своими руками пресс для винограда. Его производительность определяется индивидуальными потребностями. Промышленно изготавливаются аппараты с объемом корзины от 2,5 до 25 л, позволяющие за одну закладку получить от 1 до 25 л сока соответственно.

По конструкции

По конструктивным особенностям прессы подразделяются на:

1. Винтовые – это механические прессы для отжима винограда своими руками. Рабочей емкостью служит деревянная корзина или перфорированная металлическая бочка, куда помещается измельченная мезга или целый виноград. Процесс отжима осуществляется благодаря вращению рукоятью прессующего элемента, закрепленного на винтовом шнеке или стержне. Винтовые прессы простые и безотказные, производительность зависит от размеров корзины.
2. Домкратные – прессование осуществляется с помощью поршня (домкрата). Он может быть закрепленным сверху, сила для прессования, в этом случае, подается на прижимную пластину. Если домкрат закреплен снизу, тогда корзина поднимается к неподвижно зафиксированной прессующей плите. В любом случае виноград сжимается между дном корзины и плитой. С таким прессом удобно работать, не прилагая значительных физических усилий. Они бывают ручные, гидравлические или пневматические.
3. Шнековые – подразделяются на ручные и электрические. Принцип действия подобен мясорубке и заключается в том, что благодаря шнеку мезга перемешается относительно дренажной перфорированной поверхности и подвергается активному механическому воздействию. При такой обработке могут дробиться семена и перетираться кожица винограда. Фенольные и азотистые вещества переходят в сусло. В нем может образоваться взвесь.
4. Рычажные – наиболее примитивный вид. Между доской и рычагом, соединенным с ней шарнирно, помешается мешочек с виноградом. За счет усилия, прикладываемого к рычагу, ягоды сдавливаются между прессующими поверхностями. Такие прессы негерметичные, трудозатратные, низкопроизводительные по сравнению с домкратными и винтовыми аппаратами.

РычажныйДомкратныйВинтовойШнековый

Изготовление своими руками

Очень часто в домашних условиях виноделы заменяют пресс обычными кухонными комбайнами или соковыжималками. Однако использование таких аппаратов очень часто вызывает плохое осветление вина и образование осадка.

Пошаговая инструкция по изготовлению пресса:

• подготовка ёмкости для загрузки ягод, в качестве которой может быть использован барабан от обычной стиральной машинки, в стенках которого следует просверлить в шахматном порядке отверстия;
• подготовить ёмкость, которая превышает размерами барабан от стиральной машинки. Ёмкость, как и барабан стиральной машинки, должна иметь вид цилиндра без дна и иметь ряд дополнительных отверстий по нижней части;
• вставив один цилиндр в другой, следует зафиксировать их между собой, вставив между стенками брусочки;
• подготовить П-образную раму, на перекладину которой через просверленное отверстие фиксируется рабочая часть в виде толстого чугунного блина с рычагом;
• обе ёмкости помещаются в широкий таз из пищевого пластика, в котором просверлено отверстие под шланг для стока сока.

Принцип действия такого механизма очень прост. Забетонированная в виде турника П-образная рама с рабочим механизмом является основой, под которую устанавливается конструкция из таза с двумя перфорированными цилиндрами. Шланг от таза следует поместить в ёмкость для сбора готового сока. Виноград загружается в барабан и прикрывается деревянным щитом, на который при помощи рычага опускается чугунный блин пресса. Отжатый сок стекает по шлангу в чистую ёмкость.

Вас также может заинтересовать статья, в которой мы рассказываем о технологии изготовления домашнего вина из винограда.

Готовим материал

Одной из главных составляющих будущего пресса для винограда является глубокая чаша, куда будут помещаться плоды. Помимо внушительных размеров, к емкости предъявляются и другие требования, она должна иметь отверстия, через которые будет выливаться ягодный сок. Также резервуар должен быть сделан из инертного материала. Роль чаши для плодов винограда отлично исполнит барабан стиральной машины, выполненный из нержавеющей стали. На его поверхности уже есть отверстия подходящего диаметра.

Если вы решились на идею самоделки пресса, первым делом подготовьте барабан:

• извлеките из него ребробойники (пластиковые элементы будут мешать прессованию ягод);
• с помощью болгарки уберите металлические выступы, предназначавшиеся для крепления ребробойников;
• срежьте болгаркой часть барабана, располагающуюся около дверцы люка;
• при наличии выпуклостей на поверхности барабана возьмите молоток и превратите их в вогнутости.

Так чаша будущего пресса для винограда будет подготовлена. Можно приступать к сборке конструкции. Для этого вам понадобится металлический лист, размерами 1 на 1 метр, уголок из металла, тяжелый чугунный или стальной круг, по размеру соответствующий диаметру барабана, резьбовая шпилька, длиной примерно 0,8 метра и гладкий металлический стержень.

Как сделать пресс для отжима винограда своими руками

Советуем к прочтению другие наши статьи

• Содержание пчел в многокорпусных ульях

• Сорт томата Орлиный клюв

• Сколько грамм в граненом стакане

• Черная смородина Геркулес

Ценовые категории пресса для винограда зависят от материала, из которого он сделан, размеров, функциональности, характеристик и некоторых других качеств. И все же это не дешевый механизм. Поэтому многие виноградари делают пресс для отжима винограда своими руками.

Размеры различных деталей зависят от того, какой по размеру нужен пресс, так что в разных случаях могут отличаться. Можно взять большую или маленькую корзину для винограда, а остальные детали, их размеры зависят именно от этого, основного элемента

Это важно учитывать! Итак, как сделать пресс для винограда своими руками?

Пресс для винограда своими руками

1. Первое что нужно сделать – корзину для свежего винограда. Для этого можно взять старую цистерну, барабан от стиральной машины, большую кастрюлю или вроде того. В стенках этой емкости делаются отверстия в шахматном порядке с расстоянием между дырами в 2-3 см и расстоянием между рядами в 2-4 см. Диаметр отверстий должен быть небольшой, только, чтобы мог сочиться сок.
2. Если пресс для винограда вам нужен на долгое время, тогда лучше найти цилиндр из нержавейки, или найти мелкую сетку из нержавейки и с нее сделать цилиндр. Такая конструкция не подвержена ржавчине, не окисляется и не отдаст соку металлический привкус.

Важно!
Сделать пресс для винограда своими руками можно не только из металла, но и из дерева, но потребуется больше времени и усилий, иначе конструкция будет ненадежной.

1. Теперь делается каркас. Его можно сварить из уголков или швеллера таким образом, чтобы получилась буква «П». Ширина каркаса должна быть такой, чтобы между его боковыми стойками мог поместиться цилиндрический бак. Чтобы этот каркас не падал, необходимо снизу привинтить его к толстой деревянной доске или металлической пластине, на которую затем можно будет установить цилиндрический бак с корзиной. На перекладину этой рамы привинчивается домкрат ромбический таким образом, чтобы он раскручивался вниз.

2. Далее нужно сделать поршень или как его еще называют – блин, который будет давить виноград. Желательно для его изготовления использовать натуральное дерево или нержавейку, потому как он будет непосредственно касаться сока. Деревянные доски нарезаются и скрепляются так, чтобы получился деревянный круг. Круг должен быть по диаметру корзины для винограда.
3. Остается сделать емкость для сбора сока. Для этого берется старый, ненужный таз или делается поддон из нержавейки. В нее должна без проблем устанавливаться корзина. Ближе ко дну таза просверливается отверстие, в которое нужно вмонтировать краник для слива сока.

Теперь конструкция собирается и опробуется. В таз с краником ставится корзина, наполненная виноградом. Далее устанавливаем в раму с прессом. Корзина с виноградом закрывается блином и ставится ровно под домкратом. Когда домкрат начинают раскручивать, под его действием блин давит виноград и из него сочится сок. Виноградный сок через отверстия цилиндра попадает в таз, и сливается через кран. Чтобы получить более чистый сок, его процеживают через марлю или сито.

Как видно конструкция довольно проста, но и за ней нужно правильно ухаживать, иначе прослужит не долго. После каждого использования все комплектующие вымываются и просушиваются. А во время работы виноград давится с перерывами, чтобы внутри не создавалось слишком большое давление, тогда он будет высокого качества.
